Message par jcs94 » Lun 8 Mars 2010 14:51

Voila je vais faire un post sur la sono que j'avais monte dans le cab ...

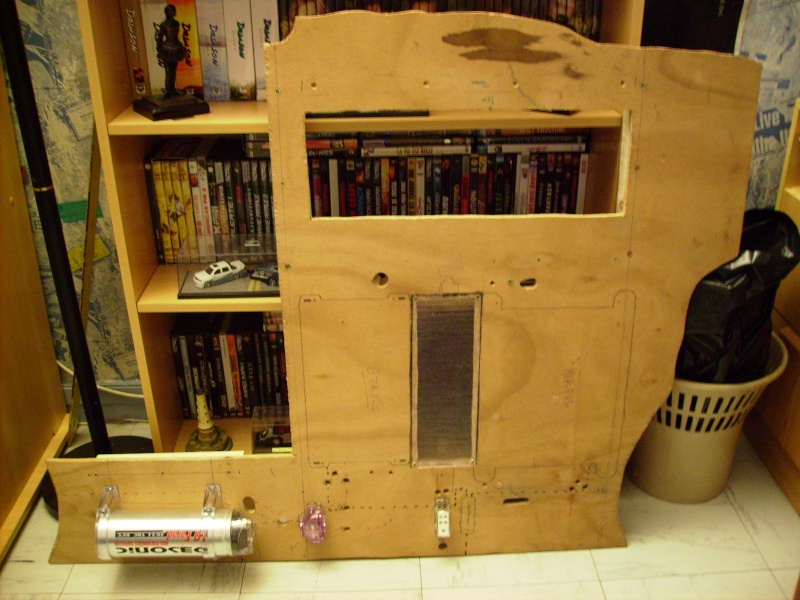

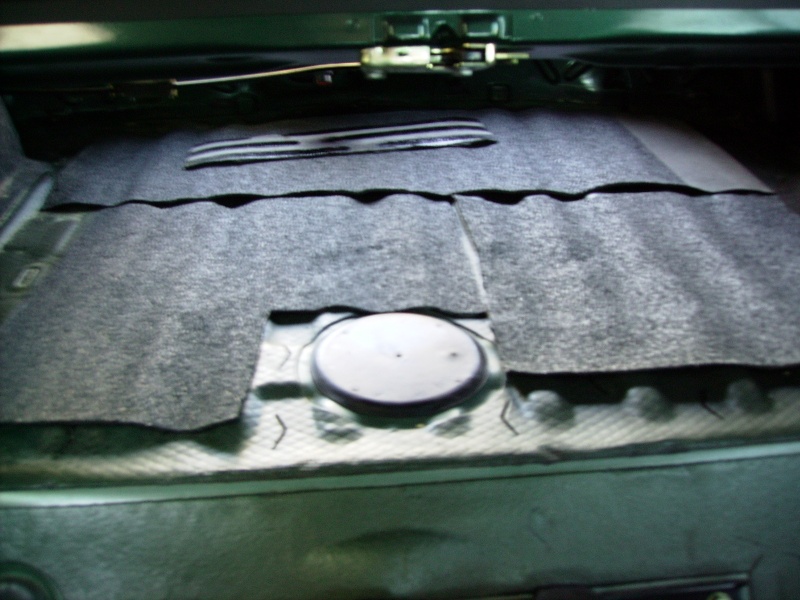

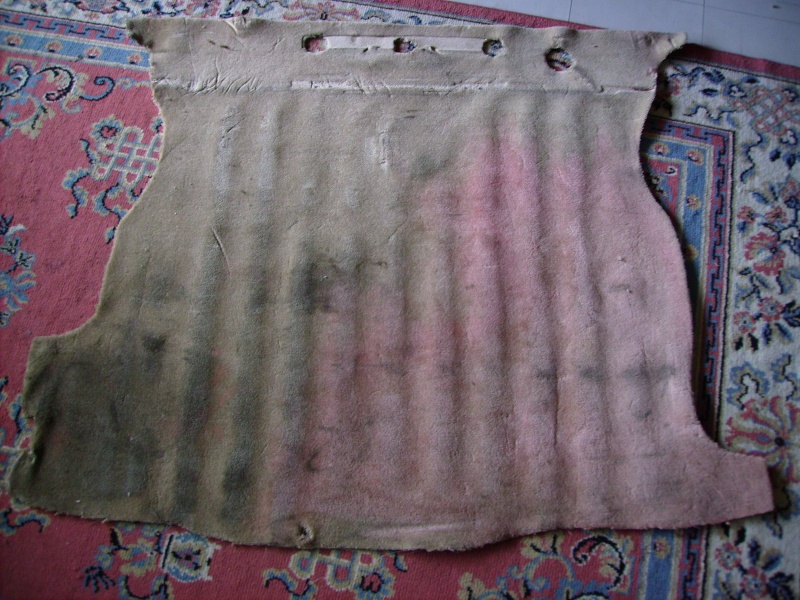

En tout premier lieu, j'ai decouper une planche pour le coffre pour servir de support a tout le materiel en m'aidant de la moquette d'origine:

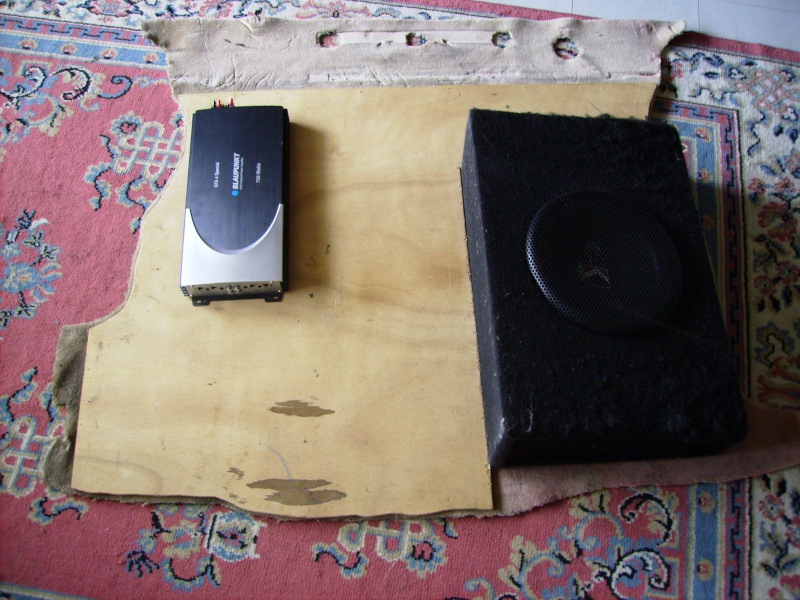

La planche decoupee on fait un test a blanc avec le matos:


Ca c'etait lors de la 1ere sono. Apres j'ai peter un cable:


Les choses serieuses commencent !!!

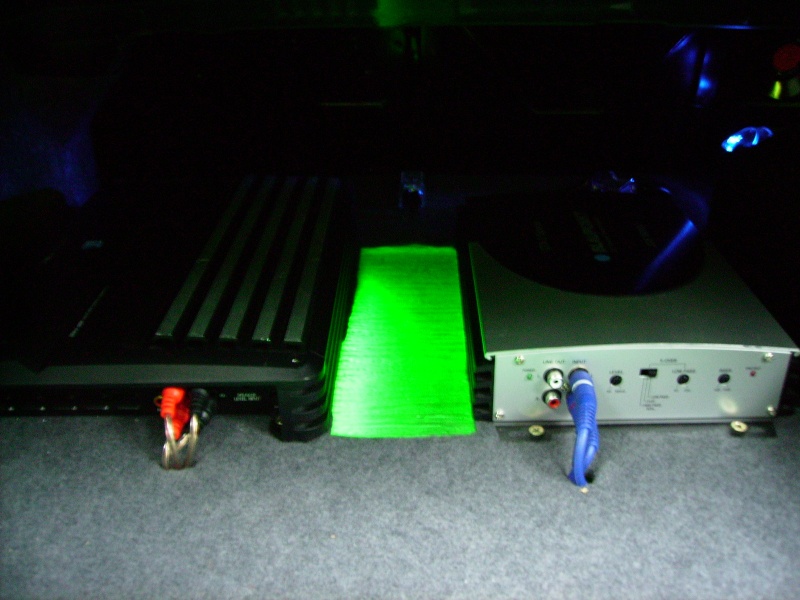

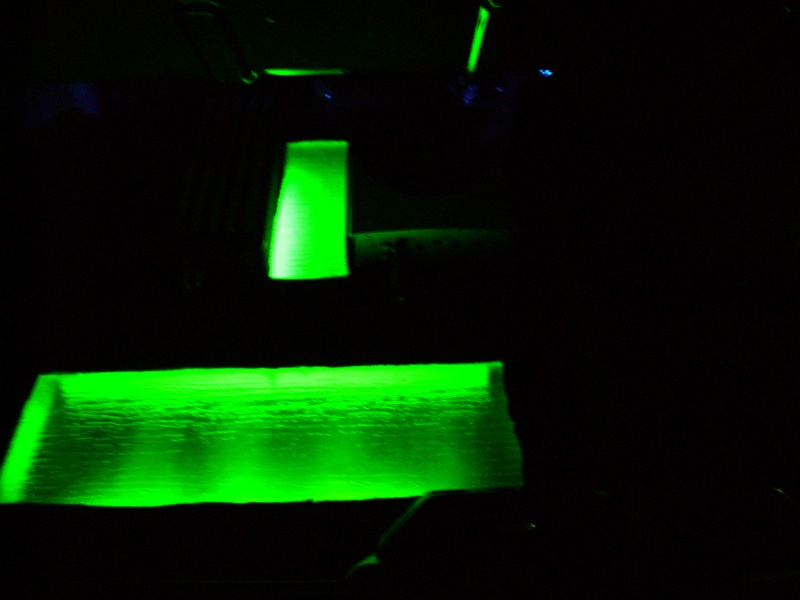

Plaques en plexi avec eclairage neon en dessous ...

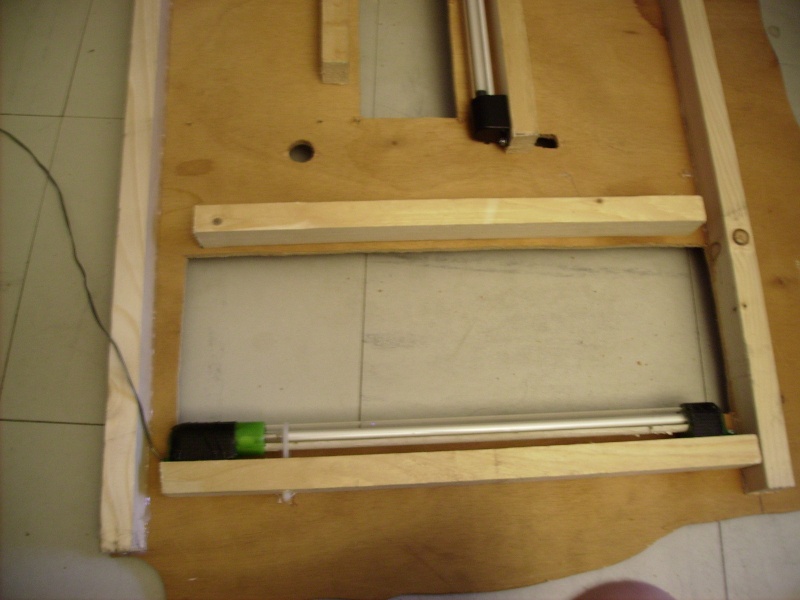

La planche a ete reelevee avec des tassaux afin de bien passer les cables en dessous et les neons aussi:



Ensuite decoupe de la moquette qui recouvrira la planche:


Collage et essai a blanc avec le caisson:

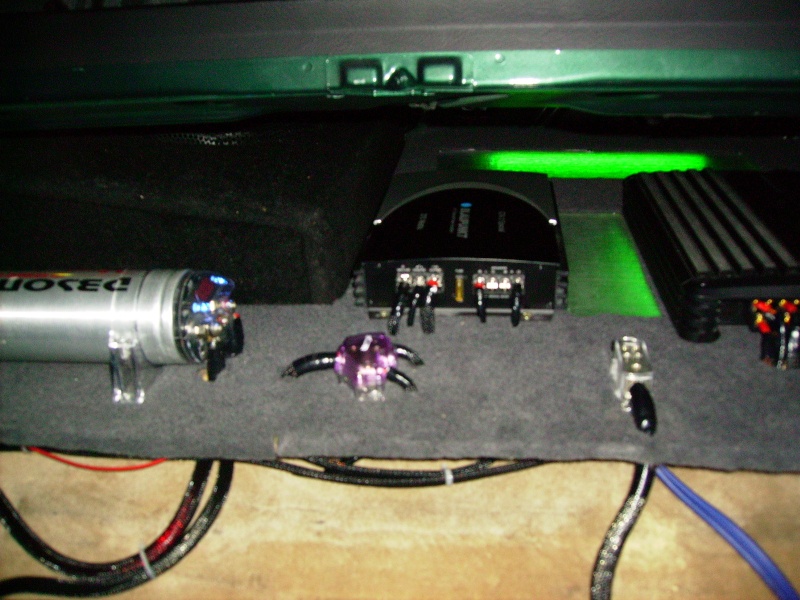

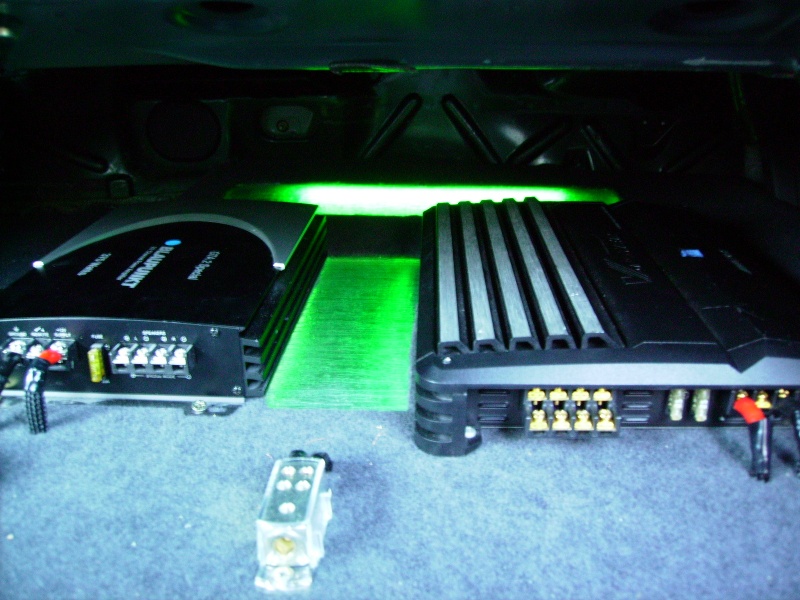

Avec tout le matos:

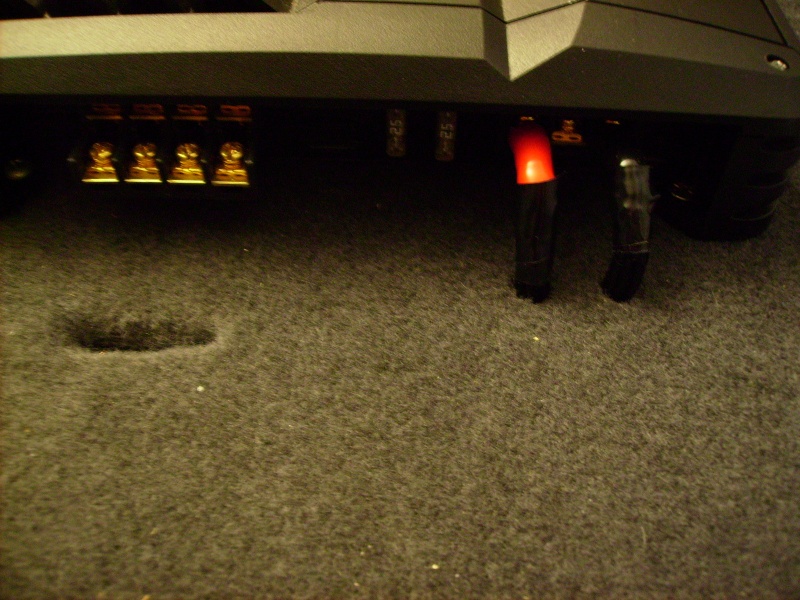

On commence a faire passer les cables:

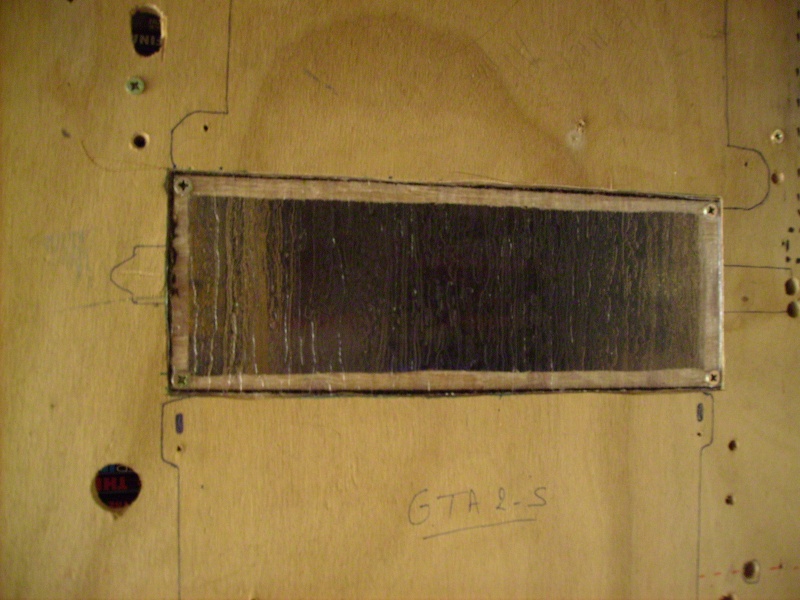

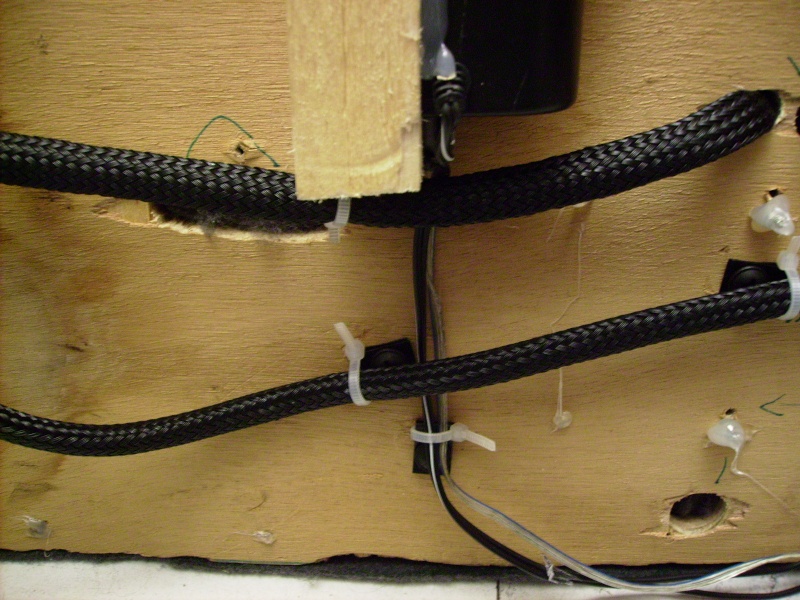

Vue du dessous, les cables sont proteges dans des gaines:



La planche est finie, on peut attaquer la voiture !!!

On commence par demonter toute l'ancienne sono:



On passe a l'avant:

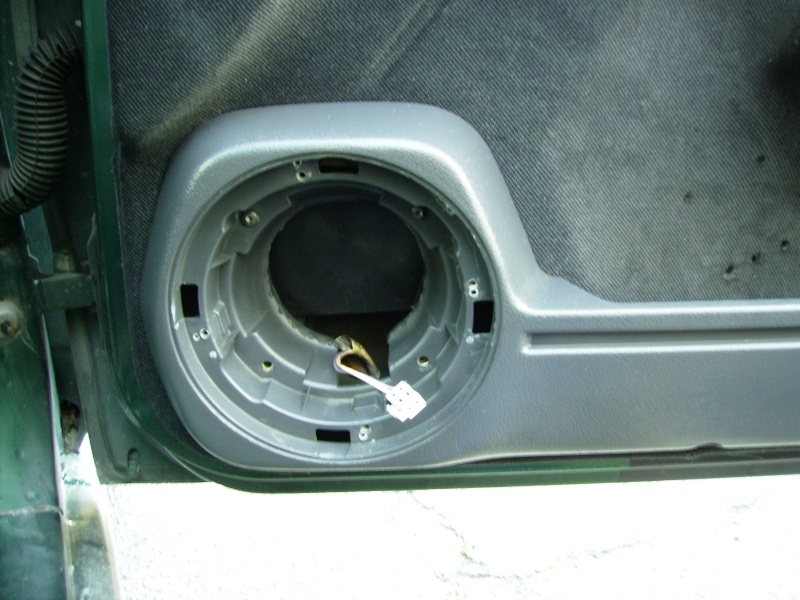

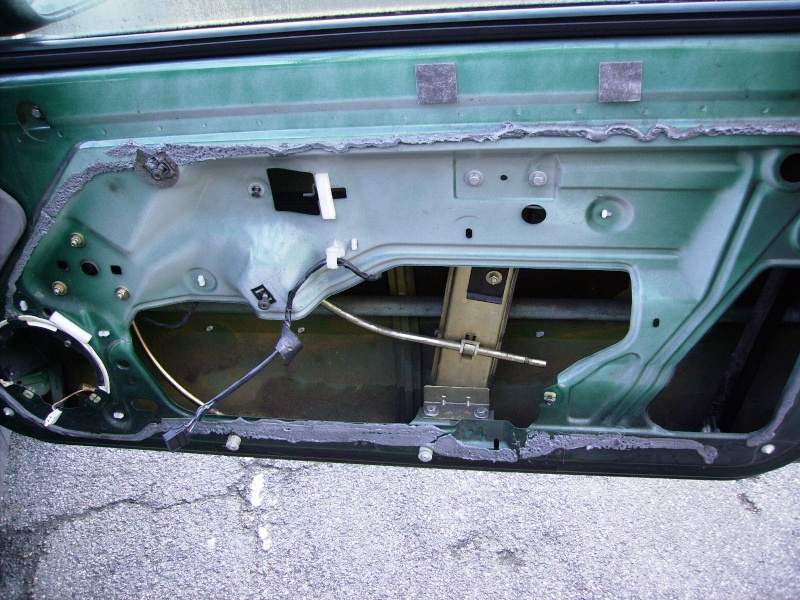

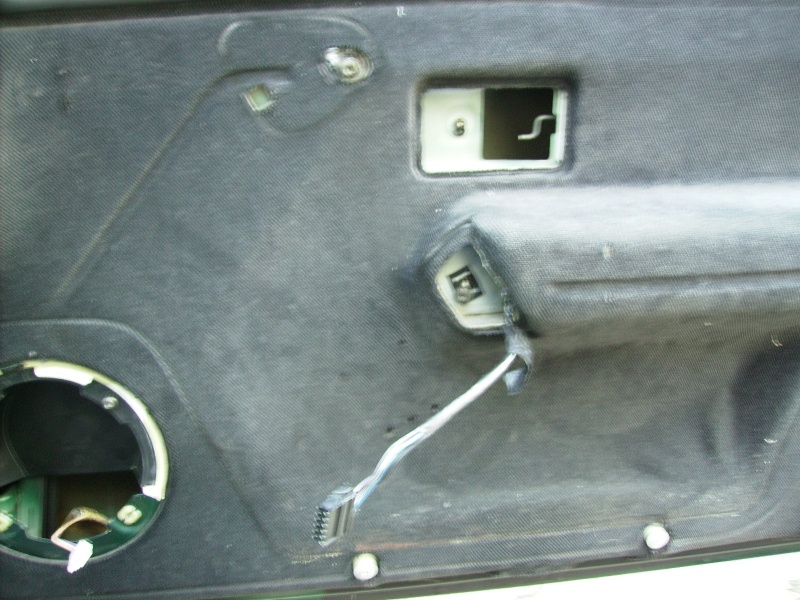

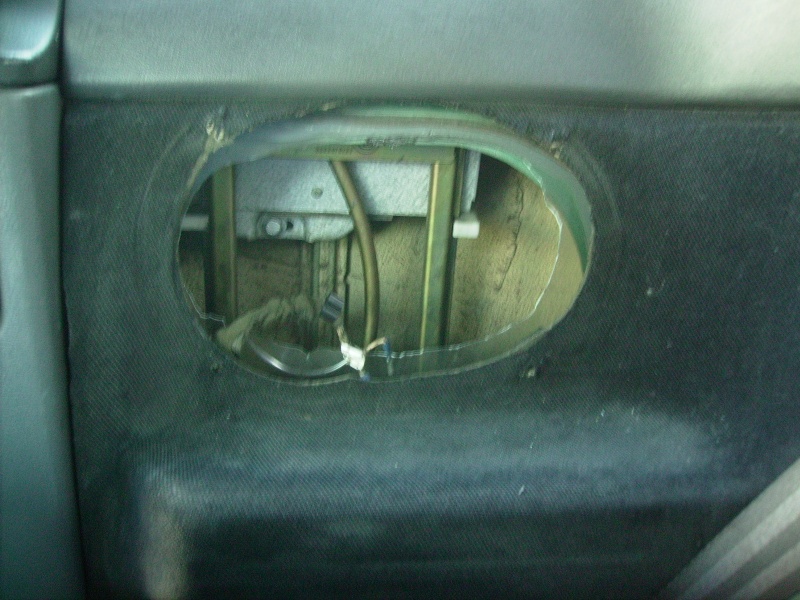

Puis on demonte les panneaux de portes:

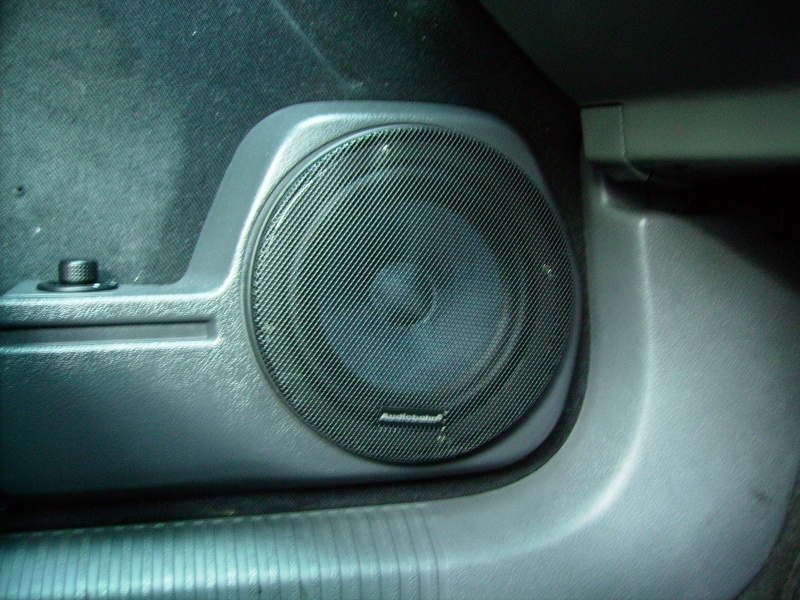

Idem a l'arriere:


La banquette arriere et les plastiques centraux sont aussi demontes:



N'ayant pas de garage et pas de place dans la cave, toutes les pieces sont stockees dans ma chambre !!!

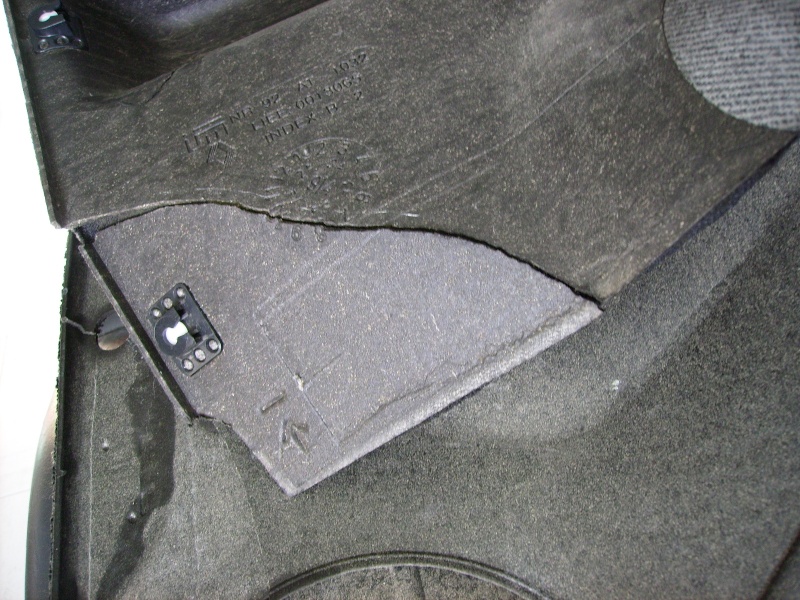

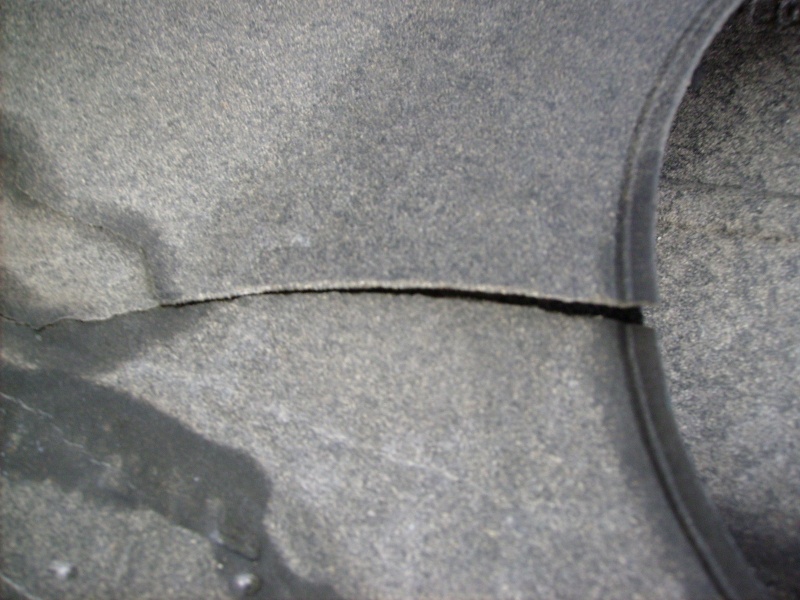

On se rend compte que quelques plastiques avaient soufferts:

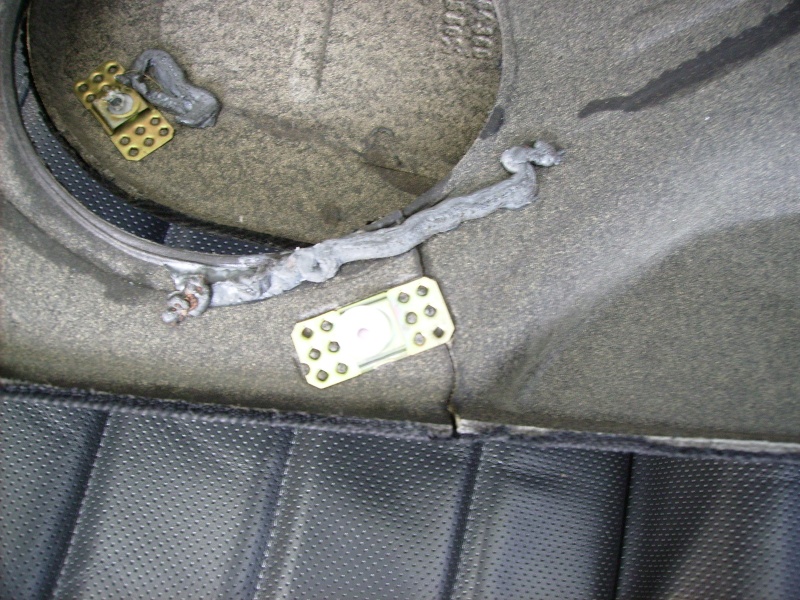

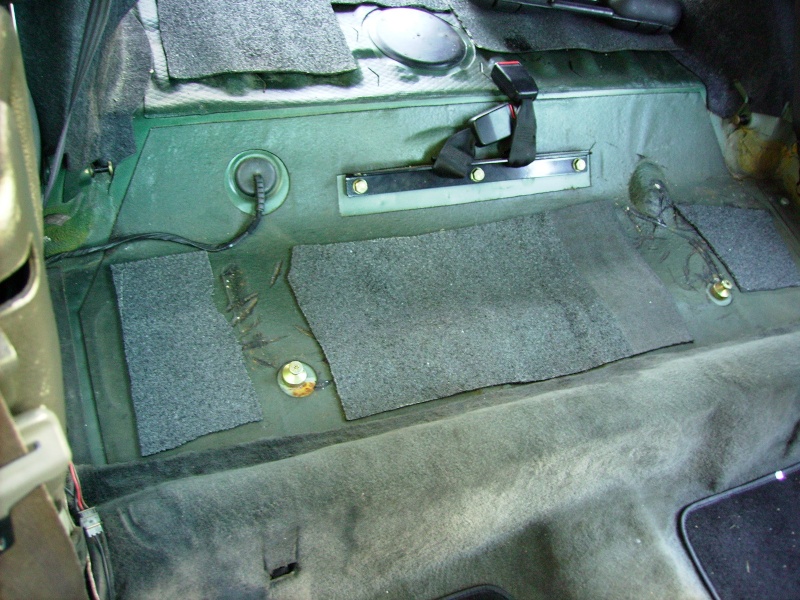

La caisse est demontee, on attaque le goudronnage:

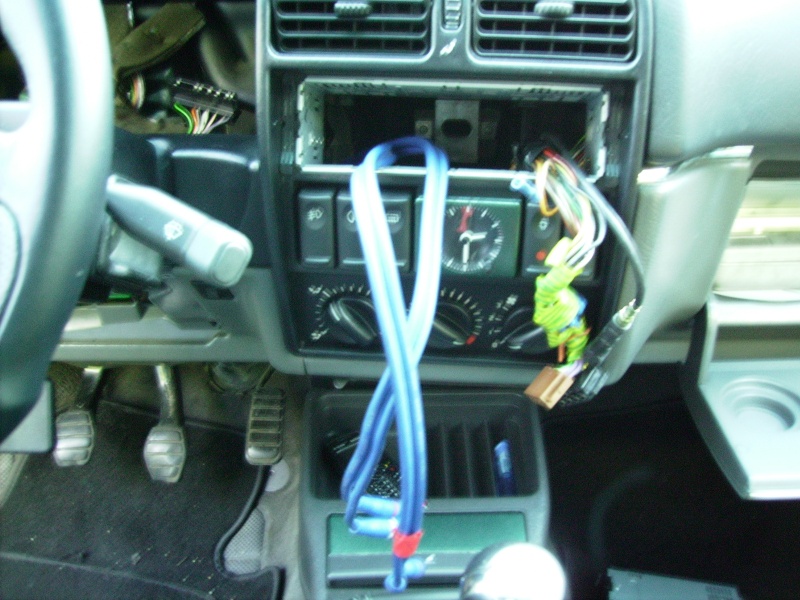

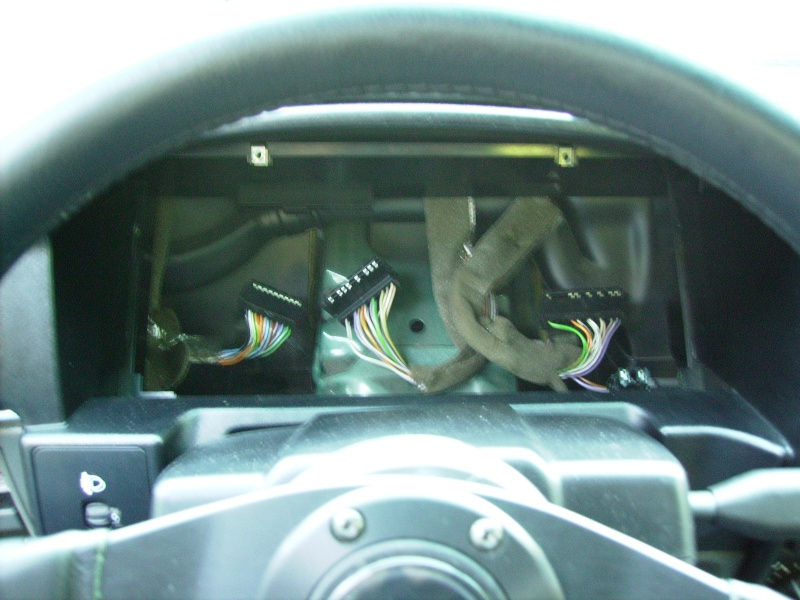

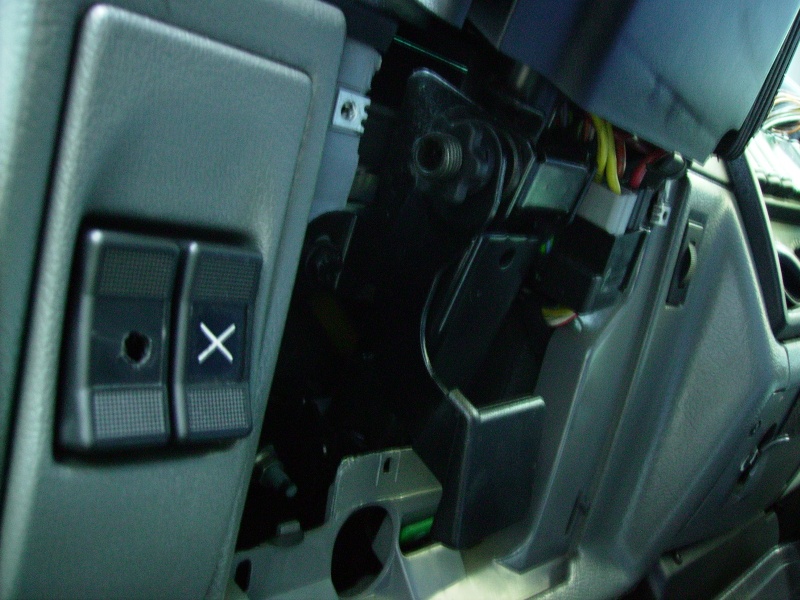

Demontage de l'autoradio, du compteur et du bas du tableau de bord pour faire passer les RCA:

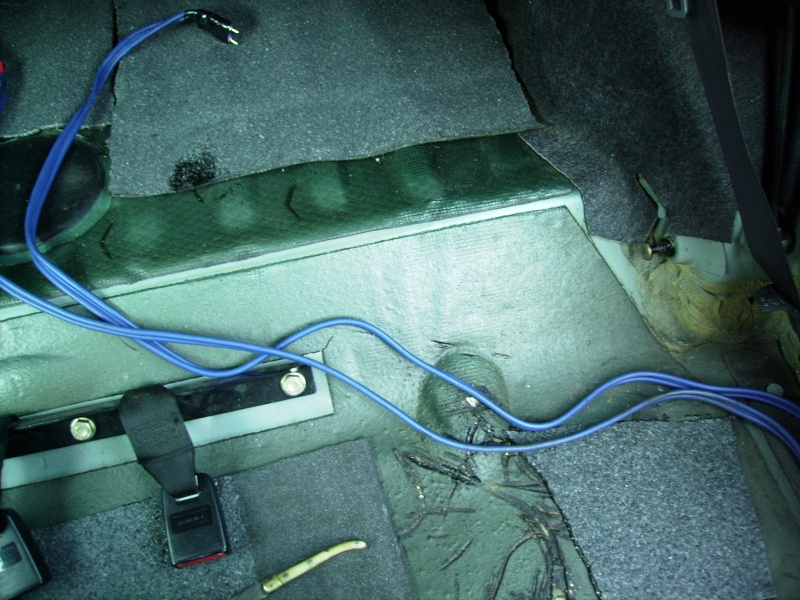

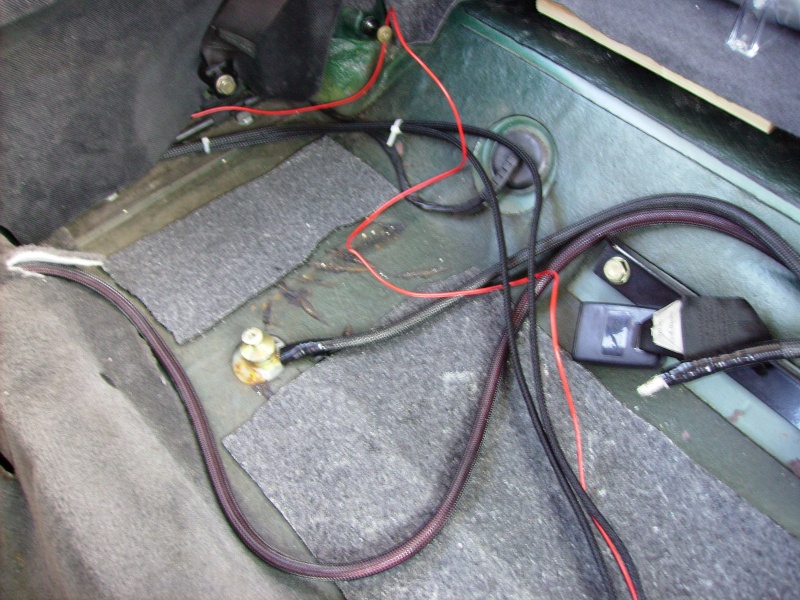

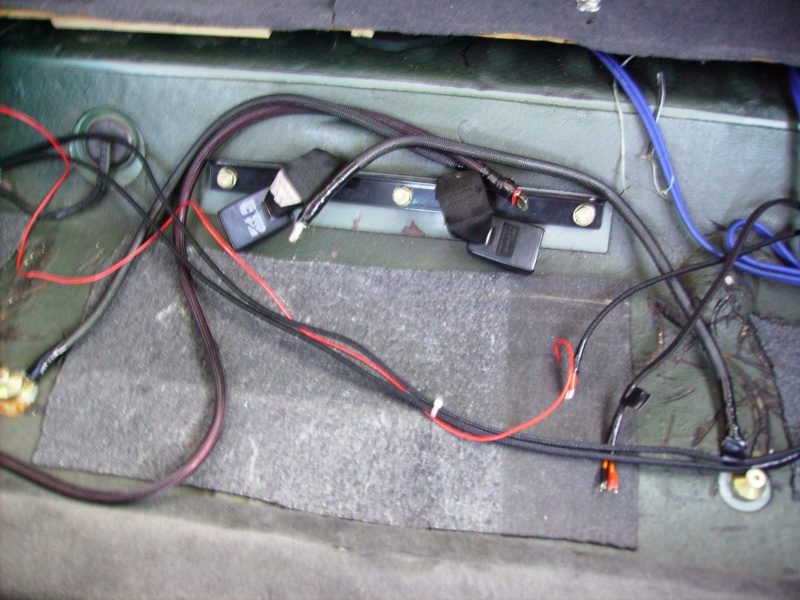

Passage des cables d'alim sous gaine:




Le fil rouge est le remote ...

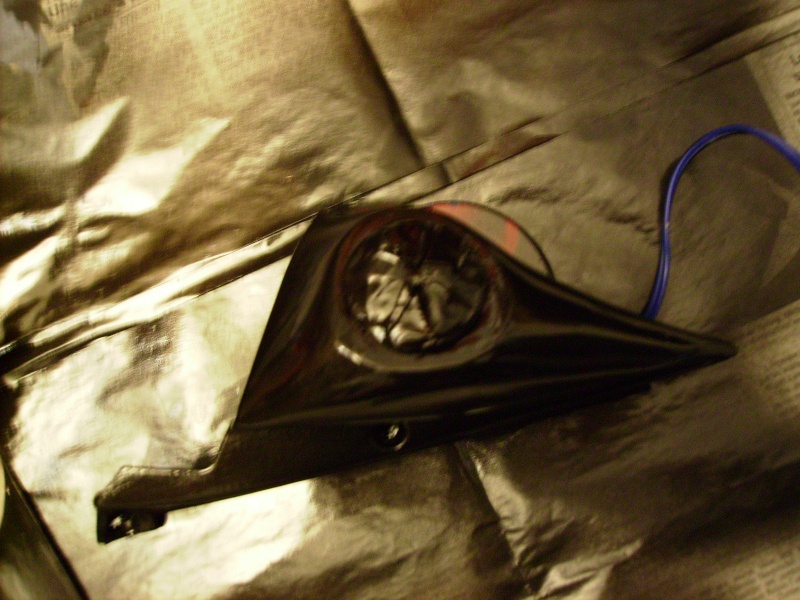

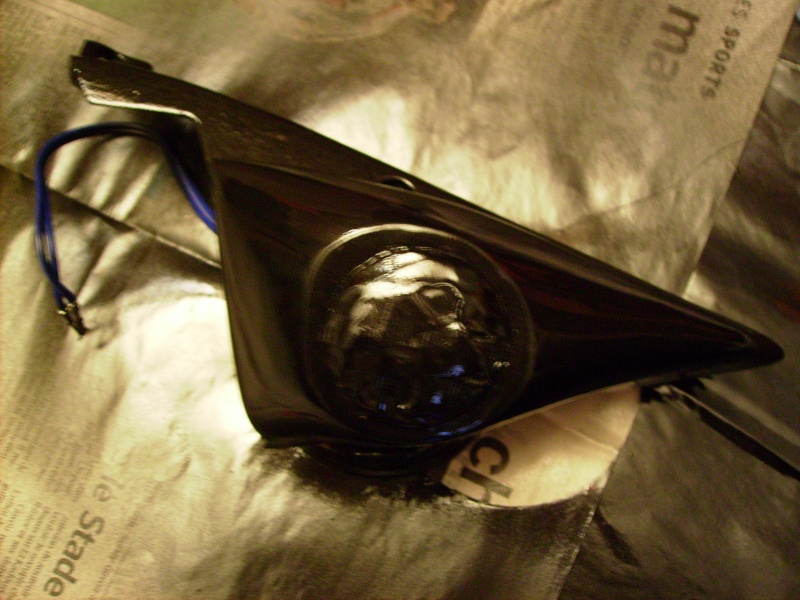

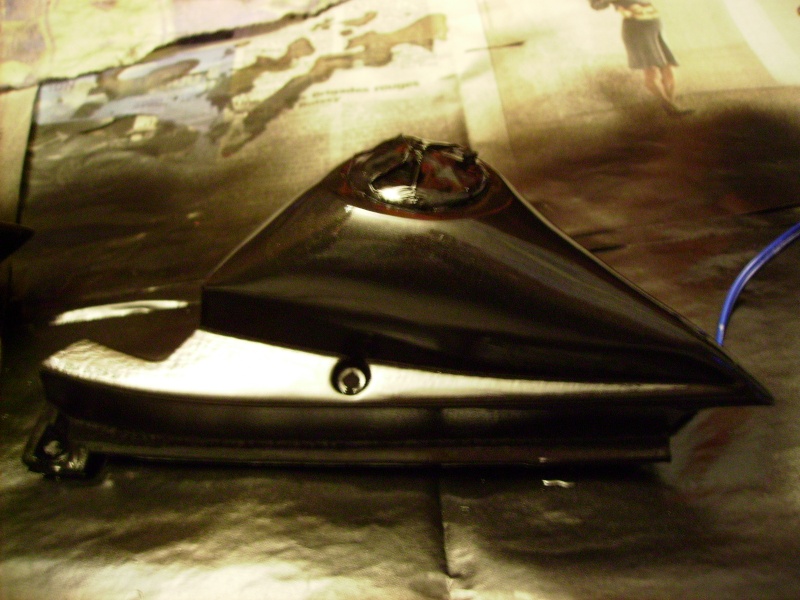

On passe a la realisation de supports sur mesure pour les tweeters, incrustes dans les montants de retros par mon beau frere et peints en noir nacre du 19 16s ...

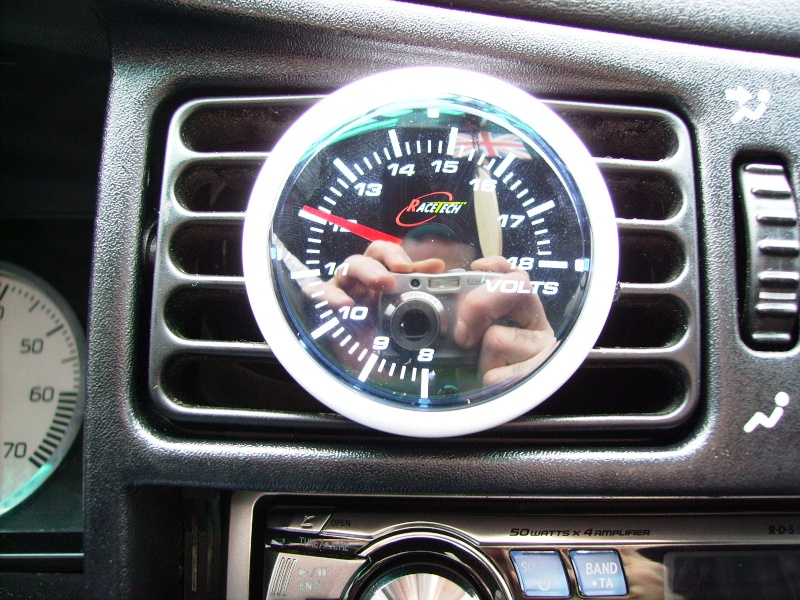

Ensuite incrustation d'un voltmetre dans les aerateurs cetraux:

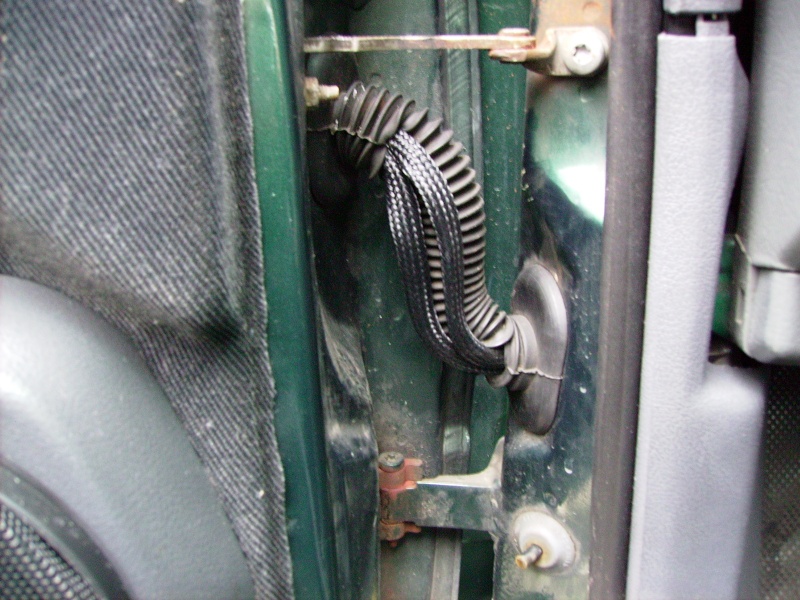

Passage des cables de hps jusqu'aux portieres:

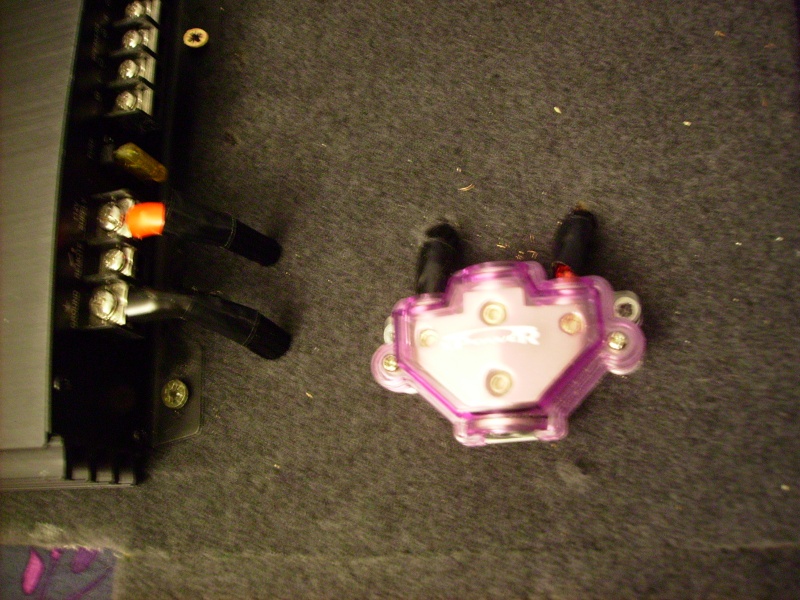

Branchements sur les filtres:

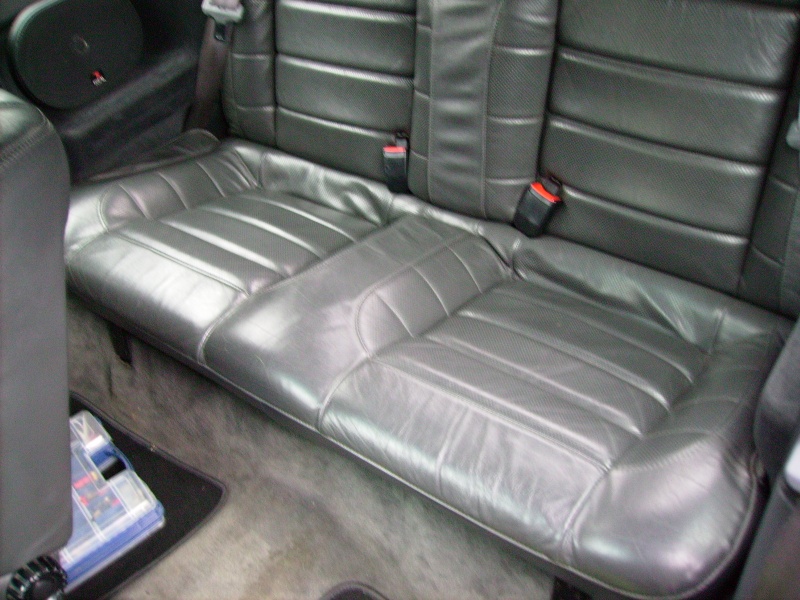

On remonte la banquette et on admire son travail !!!

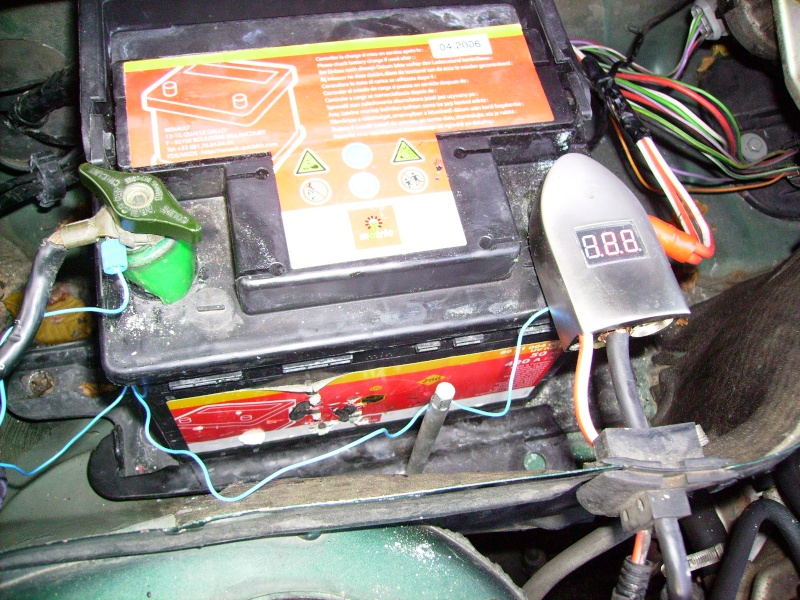

Pour les details, mise en place d'une cosse de batterie permettant de brancher le cable d'alim en 35² et avec voltmetre integre:



Voila j'espere que mon petit reportage vous a plu et je suis ouvert a toutes questions ou commentaires ...
jcs94
Actif

Message(s) : 181
Inscription : Mar 12 Jan 2010 22:37
Voiture: R19 1.4 phase1 85000kms et 205 diesel de 1991 ...kms

Re: L'install dans mon cab

Message par ferrari38000 » Lun 8 Mars 2010 15:12

Ah ben ça c'est de l'installation :shock: :shock: :shock:

chapeau :cool:
L'optimisme, c'est quand ton freinage commence là où celui des autres s'arrête ... L'excès d'optimisme, c'est quand tu finis dans le bac à sable !

Le plaisir et la sportivité commencent là où le mazout s'arrête ... à 4500 tr/min
Avatar de l’utilisateur
ferrari38000
Habitué

Message(s) : 482
Inscription : Ven 22 Jan 2010 13:35
Localisation : Grenoble (38) - Chamonix Mont Blanc (74)
Voiture: R19 16S cabriolet ph1 / BMW 750i V12 1990 / Mercedes 300E 4matic 1991

Re: L'install dans mon cab

Message par jcs94 » Lun 8 Mars 2010 19:09

Merci beaucoup

J'avais prevu le meme type d'install dans la phase 1 mais vu que je vais la vendre a l'automne, je ne monterais pas tout mon matos Focal dedans !!!
jcs94
Actif

Message(s) : 181
Inscription : Mar 12 Jan 2010 22:37
Voiture: R19 1.4 phase1 85000kms et 205 diesel de 1991 ...kms

Re: L'install dans mon cab

Message par Jeanjean28 » Mar 9 Mars 2010 00:07

Super boulot...
Le seul ic pour moi, c'est le passage de tes cables pour les portières, le passe fil risque de prendre l'eau.
Avatar de l’utilisateur
Jeanjean28
Grand Habitué

Message(s) : 749
Inscription : Ven 4 Déc 2009 20:02
Localisation : Beauvilliers (28, Près de Chartres,)
Voiture: Roule en scenic 2, R19 cab ph2 en resto...

Re: L'install dans mon cab

Message par jcs94 » Mar 9 Mars 2010 00:24

On me l'avait deja dis quand j'avais fais le topic sur l'autre 19inside ... La sono est restee un an comme cela et je n'ai jamais eu d'infiltration d'eau a cet endroit ... Au jour d'aujourd'hui, la sono a ete en partie vendue et le cab est parti loin de moi ...
jcs94
Actif

Message(s) : 181
Inscription : Mar 12 Jan 2010 22:37
Voiture: R19 1.4 phase1 85000kms et 205 diesel de 1991 ...kms

Re: L'install dans mon cab

Message par Jeanjean28 » Mar 9 Mars 2010 01:04

OK.
Avatar de l’utilisateur
Jeanjean28
Grand Habitué

Message(s) : 749
Inscription : Ven 4 Déc 2009 20:02
Localisation : Beauvilliers (28, Près de Chartres,)
Voiture: Roule en scenic 2, R19 cab ph2 en resto...

Re: L'install dans mon cab

Message par flower » Dim 23 Mai 2010 10:01

le goudron en plaques; le voltmètre intégré sur la cosse de batterie et les gaine pour les fils t'as trouvé ça où ?
c'est propre, ça me plait je voudrais monter mon ampli comme ça :merci!:
flower
Modérateur Retraité

Message(s) : 781
Inscription : Mer 13 Mai 2009 18:34
Localisation : Véretz (37)
Voiture: R19 1,9dT alizé 11/92 359996Km

Re: L'install dans mon cab

Message par jcs94 » Lun 24 Mai 2010 21:10

Goudron en plaque: ca se vend en rouleau a Castorama
La cosse de batterie avec voltmetre: achetee a l'epoque a Autobacs ...
Les gaines: dans une boutique d'electronique a La queue en brie pour une misere en plus !!!

Bientot je ferais un topic sur l'install de la phase 1 ...
jcs94
Actif

Message(s) : 181
Inscription : Mar 12 Jan 2010 22:37
Voiture: R19 1.4 phase1 85000kms et 205 diesel de 1991 ...kms

Re: L'install dans mon cab

Message par flower » Ven 28 Mai 2010 19:43

jcs94 a écrit :Goudron en plaque: ca se vend en rouleau a Castorama
La cosse de batterie avec voltmetre: achetee a l'epoque a Autobacs ...
Les gaines: dans une boutique d'electronique a La queue en brie pour une misere en plus !!!

Bientot je ferais un topic sur l'install de la phase 1 ...

ok merci c'est noté :merci!:
flower
Modérateur Retraité

Message(s) : 781
Inscription : Mer 13 Mai 2009 18:34
Localisation : Véretz (37)
Voiture: R19 1,9dT alizé 11/92 359996Km
